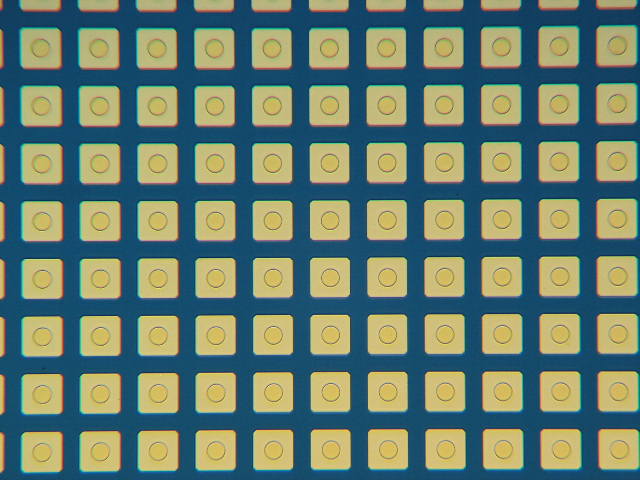

フォトリソグラフィー技術を用いて、パターン電極を形成することができます。
1D、2D検出器をお考えのお客様は、詳細は当社までお問い合わせください。
●ストリップ電極幅:40μm以上
●ストリップ電極間ギャップ:35μm以上
低暗電流/ホール収集タイプ
●Pixel電極/共通電極
(-) pixel Pt/CdTe/In/Ti (+)
低暗電流/エレクトロン収集タイプ
●Pixel電極/共通電極
(+) pixel Au/Ti/Al/CdTe/Pt (-)
長時間安定/エレクトロン収集タイプ
●Pixel電極/共通電極
(+) pixel/Pt/CdTe/Pt (-)
Pixel側電極をAuやAu/Ni/Au層で仕上げることもできますので、ご用命の際にはご要望をお聞かせください。

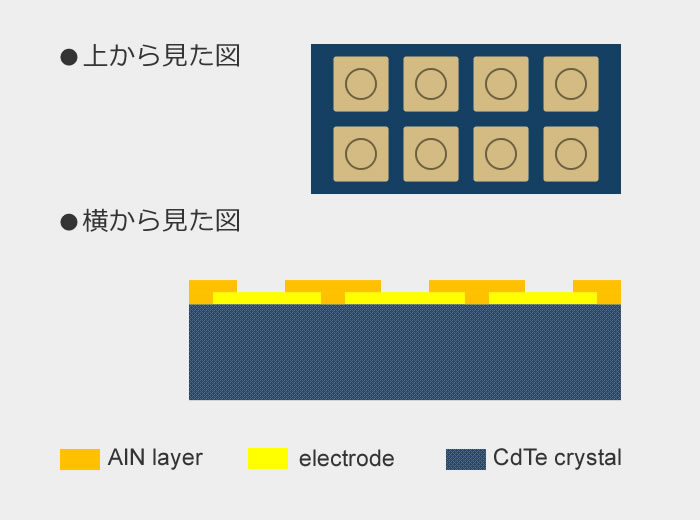

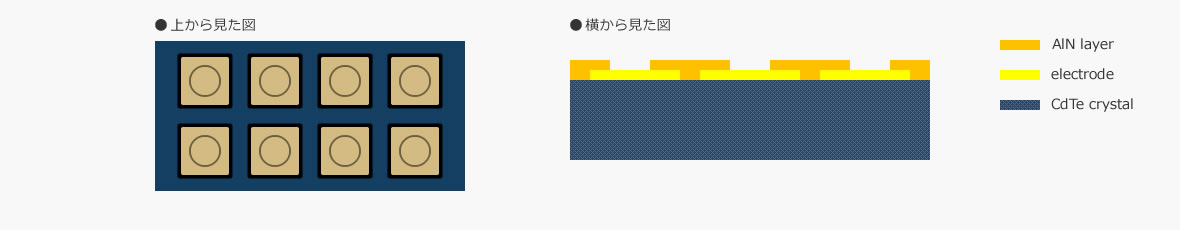

ボンディングする際に、はんだバンプがCdTe素子表面に付着するのを防ぐため、Pixel電極側にAlN層を形成することができます。
