CDTE STANDARD PRODUCTS CdTe定型品

TOP > 製品情報 > CdTe素子 > CdTe定型品

初期の基礎評価用に適した素子を用意しております。

常時在庫しておりますので、短納期で対応できる製品です。

※型式名をクリックすると、価格表がご覧になれます。

製品型式名

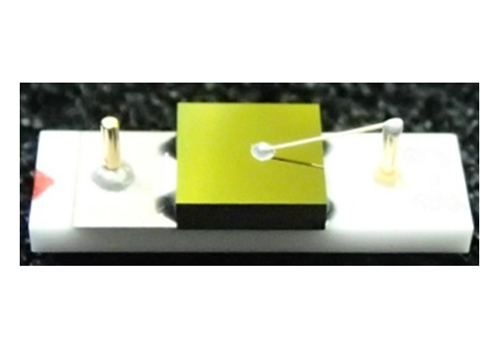

製品名称:べた電極(小)
サイズ:4mm × 4mm × 1mm(t)

P1S2040410M0010:インジウムショットキー電極素子

P1P1040410M0010:オーミック電極素子

製品型式名

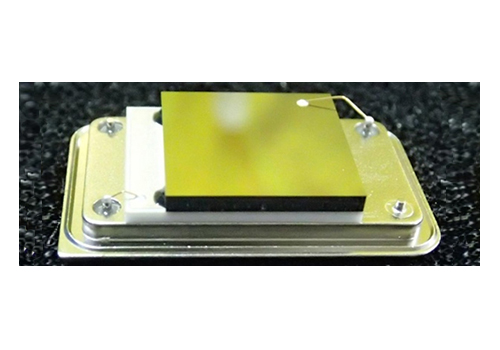

製品名称:べた電極(大)
サイズ:10mm × 10mm × 1mm(t)

P1S2101010M0010:インジウムショットキー電極素子

P1P1101010M0010:オーミック電極素子

CdTe定型品の価格表

※型式をクリックすると、製品仕様書がご覧になれます。

In Schottky 電極素子

名称 サイズ(mm) 型式 形状 価格(円) 備考
べた電極(小) 4×4×1(t) P1S204041000010 ベア 8,000
P1S2040410M0010 マウント 30,000
べた電極(大) 10×10×1(t) P1S210101000010 ベア 15,000
P1S2101010M0010 マウント 40,000

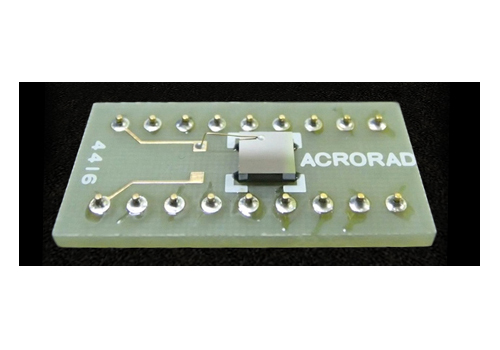

16ch pixel電極 4×4×1(t) P1S20404100P010 ベア 25,000 Pixel pitchは1mm
P1S2040410MP010 マウント 75,000
GR電極 6.1×6.1×1(t) P1S20606100P010 ベア 25,000 Pixel電極部4×4mm、外寸6.1×6.1mm
P1S2060610MP010 マウント 75,000

Al Schottky 電極素子

名称 サイズ(mm) 型式 形状 価格(円) 備考
GR電極 6.1×6.1×1(t) P1S70606100P010 ベア 25,000 Pixel電極部4×4mm、外寸6.1×6.1mm
P1S7060610MP010 マウント 75,000

Pt Ohmic 電極素子

名称 サイズ(mm) 型式 形状 価格(円) 備考
べた電極(小) 4×4×1(t) P1P104041000010 ベア 8,000
P1P1040410M0010 マウント 30,000
べた電極(大) 10×10×1(t) P1P110101000010 ベア 15,000
P1P1101010M0010 マウント 40,000
16ch pixel電極 4×4×1(t) P1P10404100P010 ベア 25,000 Pixel pitchは1mm
P1P1040410MP010 マウント 75,000

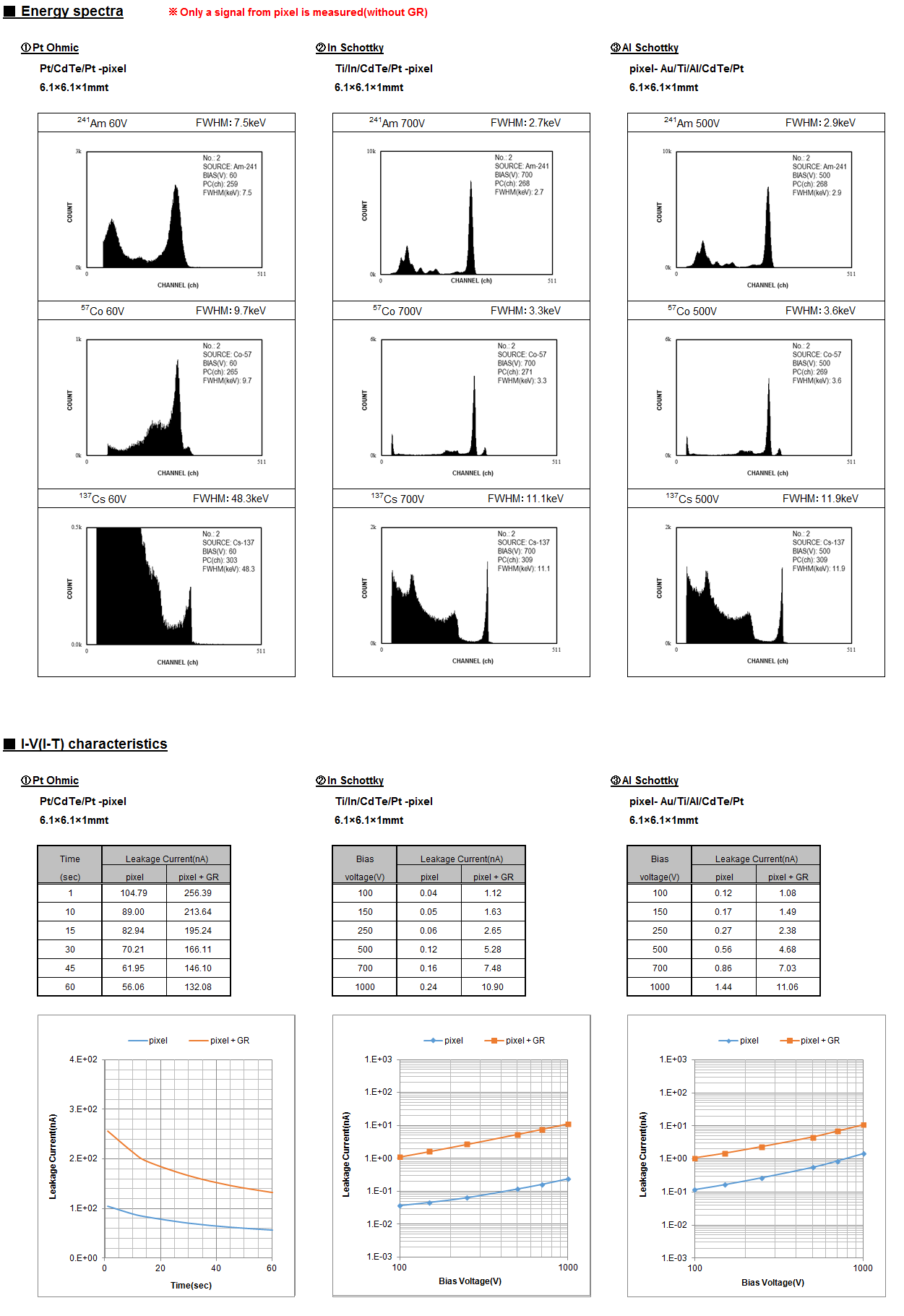

3電極比較データ


Energy spectra ※Only a signal from pixel is measured(without GR) Leakage current(nA)
241Am FWHM(keV) 57Co FWHM(keV) 137Cs FWHM(keV)
Pt Ohmic In Schottky Al Schottky Pt Ohmic In Schottky Al Schottky Pt Ohmic In Schottky Al Schottky Pt Ohmic(60V) In Schottky(700V) Al Schottky(500V)
  60V 700V 500V 60V 700V 500V 60V 700V 500V pixel pixel + GR pixel pixel + GR pixel pixel + GR
Average 7.5 2.5 2.9 9.6 3.2 3.6 33.9 13.0 11.9 56.5 132.3 0.2 5.6 0.6 6.4
% (Average) 12.7% 4.2% 5.0% 7.9% 2.7% 2.9% 5.1% 2.0% 1.8%
std 0.3 0.1 0.1 0.4 0.1 0.2 5.6 1.1 0.6 2.1 4.6 0.0 1.9 0.2 1.3
Min 6.9 2.4 2.8 8.9 3.1 3.1 24.3 11.1 10.1 51.7 122.4 0.1 2.9 0.3 4.0
Max 8.1 2.7 3.3 10.2 3.7 4.0 48.3 15.2 13.4 61.3 142.0 0.2 9.2 1.3 8.1
CdTe素子 / CdTe定型品 / 3電極品データ
